浮球和浮筒開關液位測量技術

- 能進行點式物位檢測

1 基本原理

通常將浮球開關安裝在罐的側面或者外部旁通管內，并且當液體到達開關液位時，依靠液體浮起浮球。浮球攜帶了一塊永磁鐵做為浮球組件的組成部分，它與被安裝在開關箱內的第二塊永磁鐵相互作用。當磁鐵通過開關體壁發生相互作用時，組件不含墊料。

這些簡單的電子機械裝置相對來說是不會發生故障的，并且能在出現高低物位時可靠地做出開關動作。

這種物位計種類繁多，并且能提供滿足大部分應用條件、工藝接頭或開關強度要求的型號。在開關點位于開關安裝點下方很長距離的情況下，可以使用浮筒型物位開關。如果以類似的方式使用浮筒物位計變送器，應將浮筒定位在電纜上和在給定開關動作物位處，吊在安裝點下方的彈簧上。浮筒構件具有由彈簧支撐的固定的懸掛重量。當液體覆蓋構件時，彈簧承受的有效重量減少，與開關箱內第二塊永磁鐵相互作用的第一塊工作永磁鐵被提起。在超高壓或者在存在低比重液體的應用條件下，也使用浮筒設計。

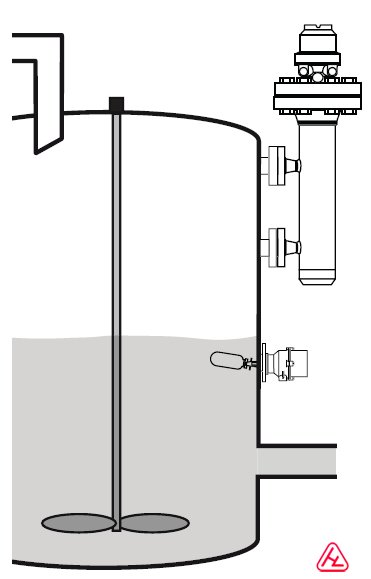

圖 被安裝在旁通管內和罐側面上的物位浮球開關示意圖

2 優點

由于只包括幾個部件，結構十分簡單，浮球和浮筒開關非�？煽亢鸵子诰S護。高壓和高溫不是問題，并且允許在大多數液體中使用各種各樣的接液件材料。

3 局限性

浮球和浮筒開關是簡單的被動[無源]器件，并且不具有自檢查功能，因此建議對其進行定期檢查與維護。浮球或浮筒物位計是活動部件，因此用在更濃或黏稠液體中時會被弄臟。
