1． 什么是氣體的壓縮系數？（王建中）

答：氣體壓縮系數Compressibility coefficient，也稱壓縮因子Compressibility factor。是實際氣體性質與理想氣體性質偏差的修正值。通常用Z表示，Z=Pv/RT＝Pv_m/R_uT；Z也可以認為是實際氣體比容v(v_actual)對理想氣體比容v_ideal的比值；Z＝v_actual/v_ideal；v_ideal＝RT/P 。其中，P是氣體的絕對壓力；v_m是摩爾體積；R_u是通用氣體常數；R=R_u/M；R是氣體的摩爾氣體常數；T是熱力學溫度。Z偏離1越遠，氣體性質偏離理想氣體性質越遠。Z在實際氣體狀態方程中出現。凡在氣體流量的計算中必然要考慮壓縮系數。在壓力不太高、溫度較高、密度較小的參數范圍內，按理想氣體計算能滿足一般工程計算精度的需要，使用理想氣體狀態方程就可以了，此時壓縮系數等于1。但是在較高壓力、較低溫度或者要求高準確度計算，需要使用實際氣體狀態方程，在計量氣體流量時由于要求計算準確度較高，通常需要考慮壓縮系數。隨著對氣體狀態方程準確度要求提高，在百余年來實際氣體狀態方程出現了許多不同形式，對壓縮系數也有不同的表述。比較有名的是范德瓦爾狀態方程和維里狀態方程。

    求得壓縮系數的方法：

1)       查表法，對比態參數在圖表上查得。已有的圖表是通過試驗對不同氣體測得P、v、T（分別是壓力、比容、溫度）數據和相應的臨界參數P_c、v_c、T_c、計算得到對比參數P_r、v_r、T_r繪制的Z--P_r、v_r圖。Z_c是固定的，如圖1，Z_C固定為0.27。

圖 1       通用氣體壓縮系數,縱坐標Z，橫坐標是P_r­

式中，P_c是臨界壓力，T_c是臨界溫度，隨物質不同而不同；對比壓力P_r、對比溫度T_r根據測量的壓力、溫度和臨界壓力、溫度計算；P_r=P/P_c ；T_r=T/T_c；zc為臨界點處實際氣體的壓縮因子，稱為臨界壓縮因子。實驗表明，臨界壓縮因子zc數值相近的各種氣體，可以認為具有相似的熱力學性質，即在相同的對比壓力pr及對比溫度Tr下，它們的對比比體積vr的數值基本相同，都可以表示為vr＝f(pr,Tr)。于是壓縮因子還可以表示為

        對于臨界壓縮因子zc有相同數值的氣體，當它們的對比參數pr及Tr相同，即處于對應狀態時，它們壓縮因子z具有相同的數值。于是，如果把壓縮因子z隨狀態變化的實驗關系整理成z與對比參數pr及Tr的關系，并表示成如圖1所示的圖線，就可以用于所有具有相同臨界壓縮因子zc的氣體，直接按其狀態所對應的pr、Tr的值，由圖上查取該狀態下壓縮因子z的數值。因而這種表示z與pr、Tr關系的線圖稱為通用壓縮因子圖。

各種氣體臨界壓縮因子的數值大致在0.23～0.31的范圍內，而60%的烴類氣體的zc在0.27左右，故最常見的通用壓縮因子圖為zc＝0.27的線圖。該圖也常用于zc不等于0.27的氣體的近似計算，當用于zc＝0.26～0.28的各種氣體時，除臨界點附近的狀態外，所得z的數值的誤差小于5%。此外，對于一些沒有詳細物性數據的氣體，采用通用壓縮因子圖估算其狀態變化關系有很大的實用價值。如果在氣體的狀態變化范圍內，壓縮因子z的數值在0.95～1.05的范圍內，則可當作理想氣體處理。

        在臨界壓縮因子z_c數值相同的條件下，如果已知T_r及P_r，就可應用通用熱力性質圖查出相應的偏差來。在應用通用熱力性質圖時，應注意該圖的臨界壓縮因子z_c的數值。顯然，使用非同組的壓縮因子圖，會帶來較大的誤差。

2)        計算法

根據維里狀態方程

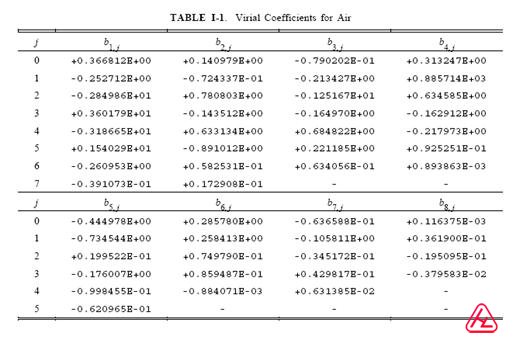

對于空氣，b_i,j使用下表，b_i,j是維里系數

對于天然氣，按照 AGA8/1992 and ISO-12213-2/1997 ,天然氣的z系數計算

其中，ρm是天然氣的莫爾密度， ρr是對比密度， B是第二維里系數，C_n^*是溫度從屬系數（emperature dependent coefficients），bn, cn 和kn是 ISO-12213-2/1997.給的狀態方程的參數，ρm是莫爾密度，ρr是對比密度；有關參數的計算比較復雜，請參閱 ISO-12213-2/1997.

3)        試驗法，按照實際使用的氣體，根據需要的誤差，選擇合適的狀態方程，進行試驗，得到自己需要的壓縮系數，是最準確的方法。

如果要求不太高，用查表法；如果要求高，用計算法或者查專門文獻及標準資料。

參考文獻

1.     Kenneth Wark,Jr./Donald E Richards:Thermodynamics(Sixth Edition),清華大學出版社，2006年11月，影印版。

2.     曾丹苓 敖越 張新銘劉朝 編：工程熱力學（第三版），高等教育出版社，2004年4月。

3.     劉玉鑫，熱學，北京大學出版社，2002年。

4.     Brian R. Hollis，North Carolina State University ¥ Raleigh, North Carolina；

Real-Gas Flow Properties for NASA

Langley Research Center

Aerothermodynamic Facilities Complex

Wind Tunnels，NASA Contractor Report 4755

5.     Ivan Maric, Antun Galovic, Tomislav Šmuc，Calculation of natural gas isentropic exponent，

Received 21 June 2004; received in revised form 21 September 2004; accepted 11 November 2004
