氣動籠式單座調節閥 概述：

ZJHL系列氣動籠式單座調節閥是一種頂導部向單閥座調節閥，除具有單座柱塞型調節閥閥的各種優點外，獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕，不但適合更多要求苛刻的工況，更可量身定做各種流量系數滿足客戶更家細致的工藝要求，可選擇多彈簧氣動簿膜機構或電動執行機構等。

氣動籠式單座調節閥 技術參數及性能：

閥體部分：

閥內部件：

表1．可提供的用戶選擇

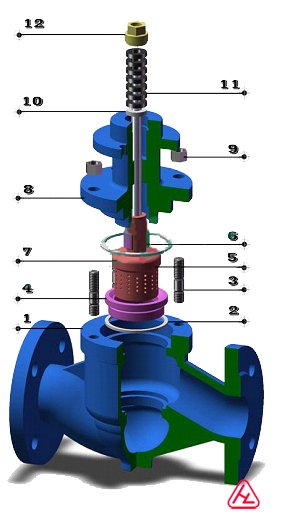

氣動籠式單座調節閥 材料及內部結構

表2．本體材質為碳鋼 1 閥體 WCB LCB WC9 2 墊片 316+石墨/PTEF 3 螺栓 35 40MnB 25Cr2Mo1VA 4 閥座 304 304 304 5 閥芯（桿） 304 304 304 6 墊片 316+石墨/PTEF 7 導向套 304 304 304 8 閥蓋 WCB LCB WC9 9 螺母 25 35 25Cr2Mo1VA 10 填料墊 304 304 304 11 填料 PTFE/柔性石墨 12 壓套螺母 304 304 304 表3．本體材質為不銹鋼 1 閥體 CF8 CF8M CF3M 2 墊片 316+石墨/PTEF 3 螺栓 304 316 316L 4 閥座 304 316 316L 5 閥芯（桿） 304 316 316L 6 墊片 316+石墨/PTEF 7 導向套 304 316 316L 8 閥蓋 CF8 CF8M CF3M 9 螺母 304 316 316L 10 填料墊 304 316 316L 11 填料 PTFE/柔性石墨 12 壓套螺母 304 316 316L

注：

1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

氣動籠式單座調節閥 可提供的控制閥流量特性

表4．ZJHL系列氣動籠式單座調節閥尺寸及縮腔型內件與行程額定Cv值：

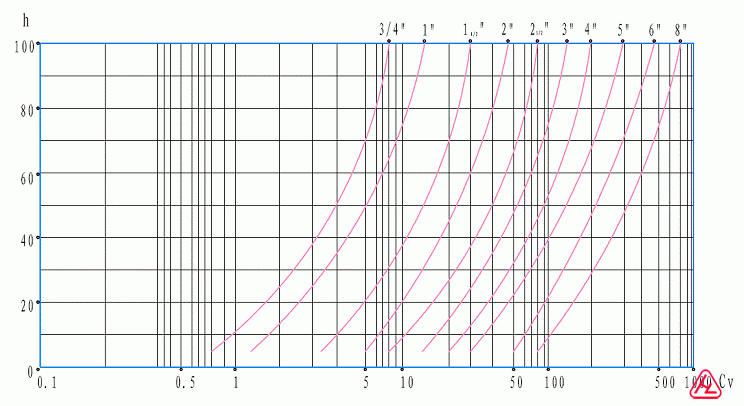

圖1.ZJHL系列氣動籠式單座調節閥 等百分比特性曲線

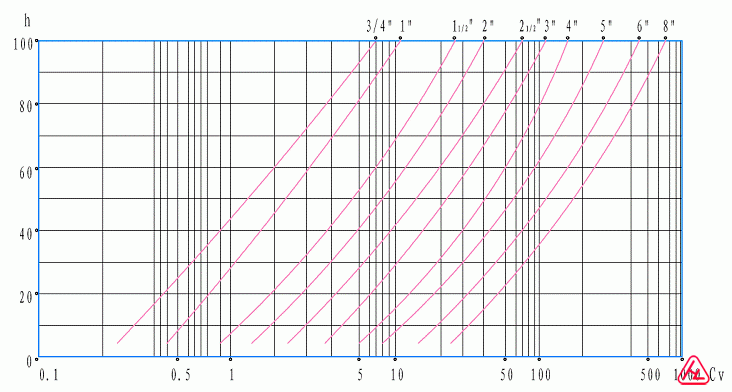

圖2.ZJHL系列氣動籠式單座調節閥 直線特性曲線

氣動籠式單座調節閥 最大允許壓差：

表5.多彈簧薄膜式執行機構 單位：Mpa

※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

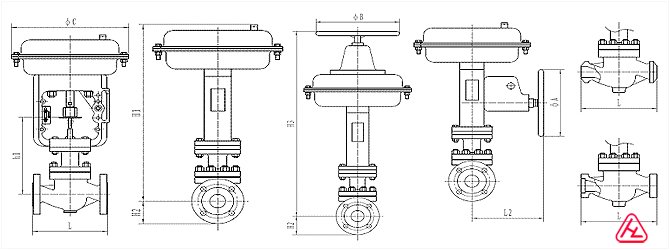

表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm
